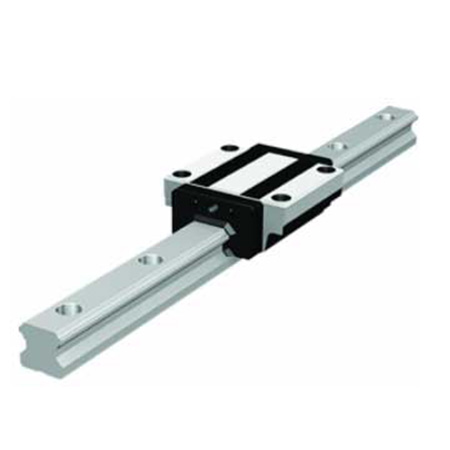

HSR-(L)A

LM블록의 플랜지부에 탭가공을 한 타입입니다.

- 4방향 등하중형 : LM블록에 작용하는 4방향(레이디얼, 역레이디얼, 횡방향)에 대해 동일한 정격하중을 가집니다.
- 고강성형 : 4조열이므로 충분한 예압을 줄수 있어 무리없이 4방향의 강성을 높힐 수 있습니다.
- 자동조정능력 : THK 독자의 서큘러아크홈 구조에 의해 자동조정능력이 뛰어납니다.
- 우수한 내구성



HSR-(L)B

LM블록의 플랜지부에 관통구멍을 가공하여 테이블에 장착볼트용 관통구멍이 없는 경우에 적합하니다.

- 4방향 등하중형 : LM블록에 작용하는 4방향(레이디얼, 역레이디얼, 횡방향)에 대해 동일한 정격하중을 가집니다.
- 고강성형 : 4조열이므로 충분한 예압을 줄수 있어 무리없이 4방향의 강성을 높힐 수 있습니다.
- 자동조정능력 : THK 독자의 서큘러아크홈 구조에 의해 자동조정능력이 뛰어납니다.
- 우수한 내구성



HSR-(L)R

LM블록 폭(W)를 줄이고 탭가공을 한 타입입니다.

- 4방향 등하중형 : LM블록에 작용하는 4방향(레이디얼, 역레이디얼, 횡방향)에 대해 동일한 정격하중을 가집니다.
- 고강성형 : 4조열이므로 충분한 예압을 줄수 있어 무리없이 4방향의 강성을 높힐 수 있습니다.
- 자동조정능력 : THK 독자의 서큘러아크홈 구조에 의해 자동조정능력이 뛰어납니다.
- 우수한 내구성

[구조와 특징]

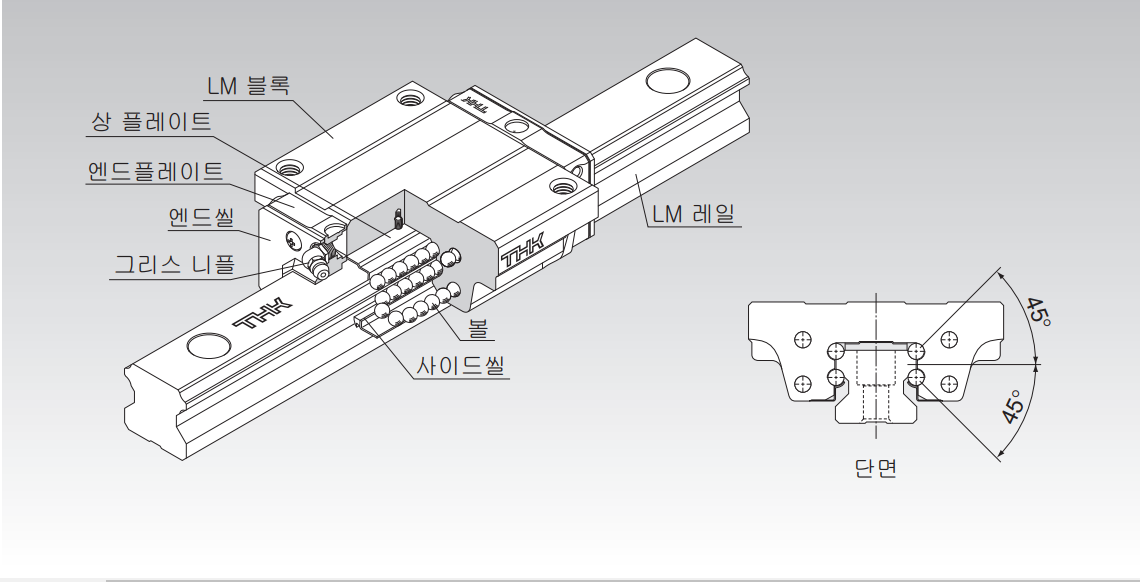

LM 레일과 LM 블록에 정밀연삭 가공된 4조열의 전동면을 볼이 전동하고, LM 블록에 조립된 엔드플 레이트에 의하여 볼열을 순환시킵니다. LM 블록을 빼어도 볼은 지지 플레이트로 지지되어 있으므로 탈락하지 않습니다. (HSR 8, 10, 12형 제외) LM 블록에 작용하는 4방향(레이디얼 방향, 역레이디얼 방향, 횡방향)에 대해서 동일 정격하중이 되 도록 각 볼열이 접촉각 45°로서 배치되어 있으므로, 어떠한 자세에서도 사용이 가능하며 또한,균형 있게 예압이 걸려지므로 일정한 낮은 마찰계수를 유지하면서 4방향의 강성을 높일 수가 있습니다. 단면 높이가 낮고 LM 블록은 고강성으로 설계되어 있으므로 고정도로서 안정된 직선운동이 얻어집 니다.



[4방향 등하중]

LM 블록에 작용하는 4방향(레이디얼 방향, 역레이디얼 방향, 횡방향)에 대하여 동일 정격하중이 되 도록 각 볼 열이 접촉각 45°로 배치되어 있으므로, 어떤 자세에서도 사용가능하므로 폭넓은 용도로 사용가능합니다.



[고강성형]

균형성이 좋은 4열로 배열되어 있으므로, 큰 예압을 가할 수 있으며, 무리없이 4방향에서의 강성을 쉽게 증가시킬 수 있습니다.



[자동조정능력]

THK 독자적인 서큘러 아크홈의 정면조합(DF조합)에 의한 자동조정능력의 효과가 크므로 예압을 주어도 장착오차를 흡수하여 고정도로서 부드러운 직선운동이 얻어집니다.



[우수한 내구성]

예압이나 편하중에 대해서도 볼의 차동 미끄럼이 없고 부드러운 구름운동이 가능함으로 내마모성 이 우수하여 장기간 고정도가 유지됩니다.



[스테인리스 타입]

LM 블록, LM 레일, 볼을 스테인리스 타입으로서 대응이 가능합니다.
