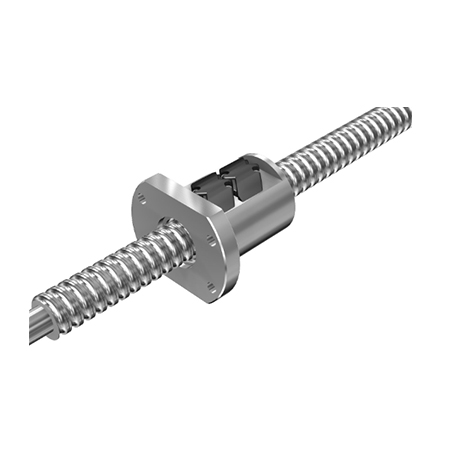

BTK-V(전조-무예압)

정밀 볼나사에 사용되는 연삭축 대신, 고정도 전조 성형과 특수표면 연삭을 실시한 축을 조합한 저가격 이송나사입니다.

볼나사 너트의 전동면은 모두 연삭되어서 종래의 전조 볼나사보다 더 작은 축방향 클리어런스와 더 부드러운 운동을 하게 됩니다.

신 순환 구조의 채용으로 DN치 10만을 실현한 전조 볼나사입니다.

종래품 BTK형과 너트외경, 장착 구멍 치수가 호환되므로, 교환이 가능합니다.

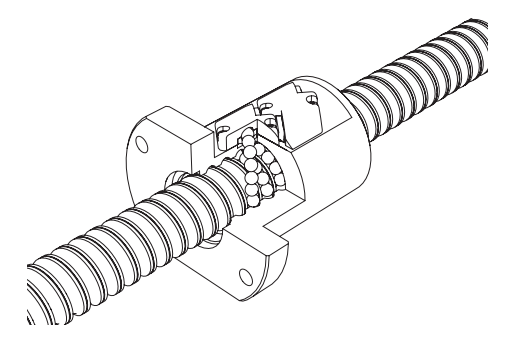

구조와 특징

THK 전조 볼나사는 정밀 볼나사에 사용되는 연삭축 대신, 고정도로 전조된 나사축과 표면을 특수 연삭한 저가격의 이송 나사입니다. 볼나사 너트의 볼 접동면은 모두 나사 연삭되어서 종래의 전조 볼나사보다 더 작은 축방향 클리어 런스와 더 부드러운 운동을 하게됩니다. 또한, 다양한 종류가 표준으로 제공되어서 용도에따라 최적의 제품을 선택할 수 있게 해줍니다.

【리드 정도는 C7급을 실현】

나사축은 이동량 오차를 C10급 이외에 C7급과 C8급 제품도 표준화되어 있으므로 폭넓은 용도로 사용이 가능합니다. 이동량 오차 C7 : ±0.05/300 (mm) C8 : ±0.10/300(mm) C10 : ±0.21/300 (mm)

【나사축의 볼전동면의 조도 0.20a이하】

나사축의 볼전동면의 표면은 축이 전조된 후에 특수표면 연마되어서 정밀 볼나사의 연삭된 나사와 동등한 0.20a 이하의 표면 거칠기로 사상되어 있습니다.

【볼나사 너트의 볼 전동면은 연삭사상】

THK는 정밀 볼나사와 같이 연삭으로 전조 볼나사 너트의 볼 전동면을 연삭사상하여 내구성과 부드 러운 운동이 얻어집니다.

【저가격】

나사축은 전조후 고주파 열처리되거나 침탄 열처리되며, 그 후 표면을 특수 표면연마합니다. 이것 은 연삭나사의 정밀 볼나사 보다 전조 볼나사가 저가격이 되도록 해 줍니다.

【뛰어난 방진 효과】

볼나사 너트에는 콤팩트한 라비린스씰 또는 브러쉬 씰이 내장되어 있어 저마찰로 높은 방진효과를 얻을수 있고, 볼나사의 수명도 길어집니다.

.
